按空氣混合溫度控制新風量，可以合理地利用新風冷源。例如冬季和過渡季節，由于建筑物內有發熱量，室內需供冷風.這時可以把新風作為冷源，推遲人工冷源使用時間而節約能耗。

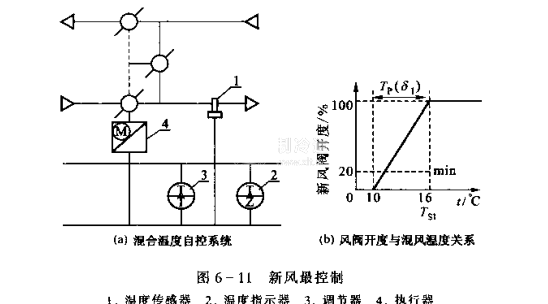

圖6一II所示為該系統自控原理圖。

調節器3采用混合溫度調節器，控制帶定位器的電動執行器4，通過改變定位器的正反作用.控制新風、回風和排風風門。調節器的給定值有丁，和最小新風閥門位置，

在冬季.當混合溫度低于給定值T，時，根據混風溫度，按調節器的比例控制風門開度?；祜L(fēng)溫度升高.新風閥門開大。當混風溫度達到給定值T二時，新風閥門全開.取最大新風量。最小新風閥門位置也是可調的.如20%。風門位置與混風溫度之間的關系如圖6一11(b)所示.圖中Tr（δ?）)是混風調節器的比例范圍。在此范圍內，新風閥位與混風溫度成比例關系。當t＞Ts?時，進入過渡季節。Ts?是給定調整點，為16℃，而比例范圍了Tp為6℃。
