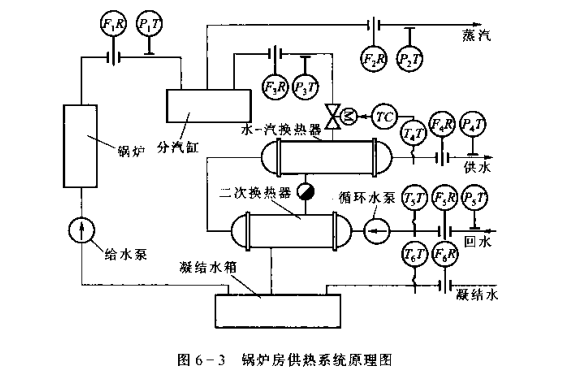

供熱系統是指以熱水或蒸汽作為熱媒，向空氣處理設備提供熱能的系統。圖6-3所示為一種常用的鍋爐房供熱系統。

在鍋爐房?jī)?nèi)設置蒸汽鍋爐或熱水鍋爐作為熱源，向一個較大區域供應熱能的系統，稱為區域鍋爐房集中供熱系統。在賓館大廈中，大多以蒸汽作為熱媒.經過集中熱交換站產生熱水.供應采暖等用熱設備的所需熱量。

蒸汽鍋爐產生的蒸汽.先進入分汽缸然后向生產工藝和熱水用戶供熱。一部分蒸汽由蒸汽管送出蒸汽，作為工藝用熱;另一部分蒸汽通過減壓器后.進入汽水加熱器將網路回水加熱.供應采暖、通風用熱沒備的所需熱量。蒸汽網路及加熱器的凝結水.分別由凝水管道送回凝結水箱。

集中熱交換站的自動化系統包括輸入的蒸汽壓力P?和流量q?，的自動檢測;工藝用蒸汽的壓力P?和流量q?的自動檢測;加熱器用蒸汽的壓力P:?和流量q?自動檢測;采暖供水的滋度T?和流量q4。的自動檢測;采暖回水的溫度T?和流量q?，的自動檢側.及凝結水溫度T.?和流量q?的自動檢測等部分。

集中熱交換站的自動化系統可對鍋爐蒸汽、工藝用汽的壓力及流量、采暖熱水的供水及回水的壓力、溫度和流量進行自動檢測，在儀表室集中顯示.并調節進入加熱器的蒸汽量.對熱水的供水溫度進行自動控制，滿足采暖及通風用熱的要求。還對蒸汽、熱水的用量進行計量.以實現科學化的管理。
