調速原理

柜式空調器室內風機用于驅動離心風扇，通常使用抽頭電機調速。本機室內風機型號為YDK60-8E，2擋風速即高速和低速，線圈同樣由運行繞組R和啟動繞組S組成，與單速電機線圈相比，啟動繞組由S1和S2組成，S1繞組又稱為中間繞組，用來調節轉速。線圈引線中灰色為高速，紅色為低速。

①高速當交流電源L，端為灰線抽頭供電時，灰黑引線為運行繞組，灰棕引線為啟動繞組，室內風機工作在高速狀態。

②低速當交流電源L端為紅線抽頭供電時，紅黑引線為運行繞組，紅棕引線為啟動繞組，相當于將啟動繞組中S1部分申聯至運行繞組，減少啟動繞組線圈的匝數，使得定子與轉子氣隙中形成的旋轉磁勢幅值降低，引起電機輸出的力矩下降。因此室內風機的轉速下降，工作在低速狀態。

工作原理

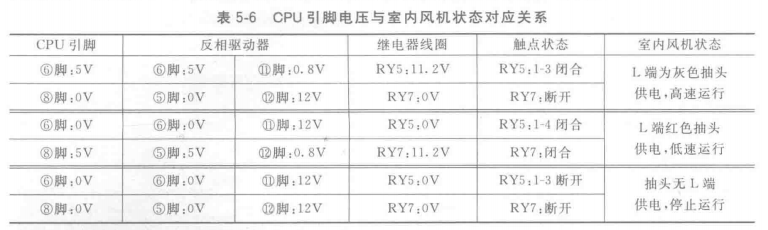

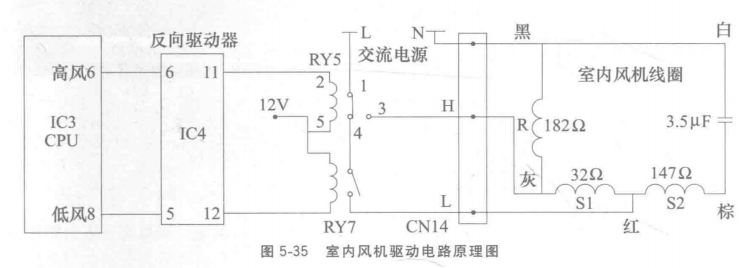

室內風機驅動電路原理圖見圖5-35，CPU引腳電壓與室內風機狀態的對應關系見表5-6。

由于室內風機只有2擋轉速，相對應的室內機主板設有2個繼電器，CPU的室內風機控制引腳設有2個。當CPU需要控制室內風機高速運行時，⑥腳變?yōu)楦唠娖?/span>5V(此時⑧腳電壓為0V)，送至反相驅動器IC4的⑥腳，使IC4的?腳為低電平約0. 8V，繼電器RY5線圈電壓約為直流11. 2V，產生電磁吸力使常開觸點1-3閉合，電源L端為灰色抽頭引線供電，室內風機工作在高速狀態。

當CPU需要控制室內風機低速運行時，⑧腳變?yōu)楦唠娖?span>5V(此時⑥腳電壓為0V)，經反相馭動器放大后，使得繼電器RY7觸點閉合，電源L端經RY5常閉觸點1-4, RY7觸點為紅色抽頭供電，室內風機工作在低速狀態。

如果CPU⑥腳和⑧腳電壓同時為0V，則室內風機停止運行。RY5繼電器設有常開和常閉觸點，可防止CPU在控制風速轉換的瞬間同時為高速和低速抽頭供電。
