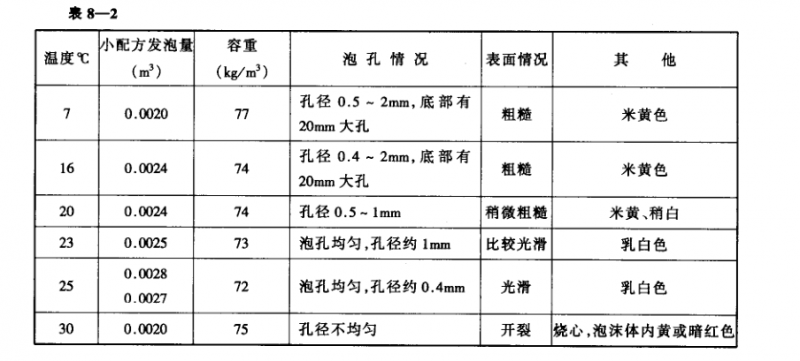

按配方將羥值在500mg(KOH)/g左右的多羥基化合物和交聯(lián)劑、催化劑、發(fā)泡劑、泡沫穩(wěn)定劑、阻燃劑等正確稱量,均勻混合置于甲組料容器中,將異氰酸脂置于乙組料容器中,如溫度過低,全部物料須在水浴中加熱調(diào)整溫度(溫度過高則降溫),然后甲乙兩組料由機(jī)械混合后注入模內(nèi)發(fā)泡成型,甲組混合料每次灌注稱量須根據(jù)模板的具體情況而定，一般控制在1~2公斤范圍內(nèi),以每次1公斤較好,以免料層過厚影響散熱。物料的施工溫度以25℃為最好,所形成的泡沫體為乳白色,氣泡均勻、密實,表面光滑,孔經(jīng)約0.4毫米,取5x5厘米試件測定其容重為72kg/m³。物料在不同施工溫度時的效果比較見表8-2。

泡沫發(fā)生過程分三個階段,攪拌為15~20秒,從攪拌起泡最快為50秒開始,最慢為1分30秒開始,凝固約在4分鐘以后。物料混合攪拌完畢至開始發(fā)泡之間的灌注操作時間只有30~70秒鐘,如果操作過于緊張,可酌減三乙醇胺用量,稍為延遲起泡時間,以利操作。
