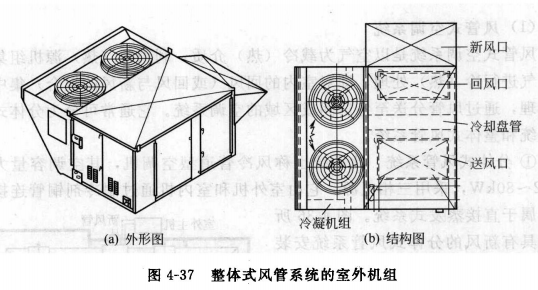

整體式風管系統如圖4-37所示。其室外機包括壓縮機、冷凝器、蒸發器、離心風機、德州軸流風機、熱力膨脹閥、換向閥、除霜控制器等。室內機只有風管和風口，室內環境無機械噪聲，安裝時只需將室外機的出風口和回風口同室內風管連接即可。此類機組大多安裝在屋頂，稱為屋頂式空調機;也可安裝在墻邊或窗外。同時，室外機配有新風進口，可調節室內空氣品質。

相對于其他戶用中央空調，風管式系統的特點是初投資較小，便于引入新風，改善室內的空氣品質;但風管式系統的空氣輸配系統所占用的建筑物空間較大，還要考慮風管穿越墻體的問題。
