一臺日立烏托邦空調器的電腦控制板損壞,無法正常工作,但風扇電動機、壓縮機及電熱絲完好。對于完全不工作的電腦控制板,首先要檢查電源電路。如果電源正常,再查它的驅動電路。驅動電路先檢查繼電器的輸出端,再檢查驅動器的輸出與輸入端,最后檢查CPU的輸出端。經檢查,發現CPU控制部分損壞,決定采用豐思電子廠生產的ST-2B型空調器紅外遇控裝置來代換原空調器控制板。此控制板具有5種運轉模式、3種風速控制,3min延時功能,還有一個狀態顯示板,能顯示當前工作的狀態。

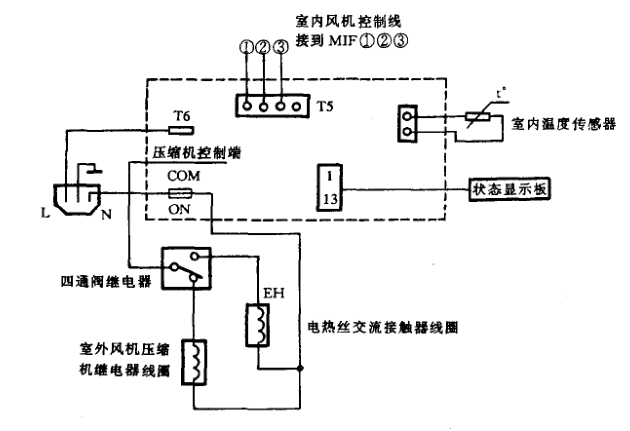

首先找到原空調器室內風機的三相電源線,把它與原來的線路切斷(原機控制電路見圖4-1),分別接入圖4-2所示的新控制板的風扇輸出端T5的①、②、③端子上,再把220V電源接入控制板的T6和“ON"端。因原機采用電熱絲取暖,而此控制板為熱泵型的,所以對此控制板加以改造,把原壓縮機控制輸出端接入四通換向閥的控制繼電器的公用端,室外壓縮機、風機的控制線接入四通控制繼電器的常閉映,電熱絲的控制線接入四通繼電器的常開端,這樣當制熱的時候,四通換向閥吸合,接通電熱絲的控制線,照樣使本機具有自動控溫的功能。然后把感溫頭和狀態顯示板固定好,把控制板懸掛在機器的合適位置。經反復檢查上述接線正確無誤后,通電試機,制冷制熱正常,故障排除。
