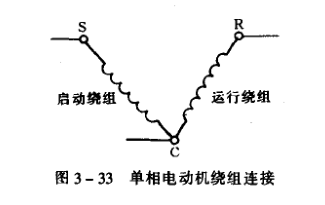

空調器用全封閉壓縮機的電動機有單相的和三相的。單相電動機有兩個繞組,即啟動繞組和運轉繞組。在全封閉壓縮負的外殼接線例內有三個接線柱,如圖3-33所示。接線柱分別用R、S、C標志,它們代表運轉端、啟動端和公用端。其中R、S兩端之間是兩個繞組的串聯(lián)接點,電阻值是啟動繞組和運轉繞組的電阻之和;C、S兩端之間是啟動繞組接點;C、R兩端之間是運轉繞組接點。

單相電動機常見的故障有繞組短路斷路和碰過通電。檢查時,用萬用表R×1擋分別測量三個接線端子中任意兩個之間的電阻。大部分壓縮機電動機繞組之間的電阻值存在如下關系:R_SR=R_CS+R_CR,R_CS>R_CR。其中,R_CS為運轉繞組阻值;R_SR為啟動繞組阻值,R_SR為總繞組阻值。

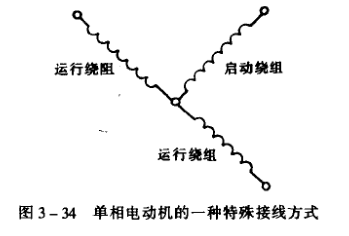

上述規(guī)律并不能適用所有的全封閉壓縮機,有的產品R_CS>R_CR,有的產品R_CS=R_CR,還有的產品由于接線方式的不同,不能用一般規(guī)律去判斷主、副繞組,如圖3-34所示的一種接線方式。它的啟動繞組是串接在兩組運轉繞組的中點上,因此在接線時一定要按照生產制造廠家提供的接線圖正確連接。
