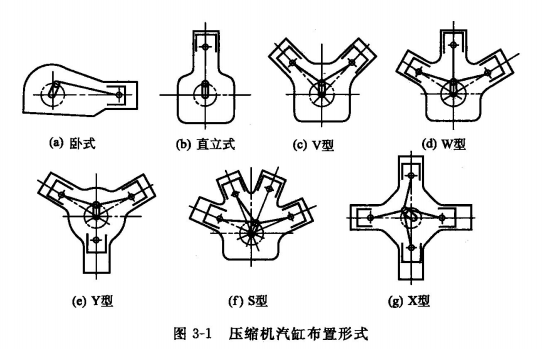

圖3-1所示為壓縮機汽缸布置形式。臥式壓縮機的汽缸軸線呈水平布置，其管道布置和內部結構的拆裝維修比較方便，多屬大型低速壓縮機。直立式壓縮機的汽缸軸線與水平面垂直，用符號Z表示。這類壓縮機占地面積小，活塞重力不作用在汽缸壁面上，因而汽缸和活塞的磨損較小。機體主要承受垂直的拉壓載荷，受力情況較好，因而形狀可以簡單些，基礎尺寸也可以小些。但大型直立式壓縮機的高度大，必須設置操作平臺，安裝、拆卸和維護管理均不方便，因而極少采用此種布置方式.即使是中小型壓縮機，除單、雙缸外，也很少采用直立式的。角度式壓縮機的汽缸軸線，在垂直于曲軸軸線的平面內具有一定的夾角。其排列形式有V型、w型、Y型、S型(扇型)、X型等。角度式壓縮機具有結構緊湊、質量輕、動力平衡性好、便于拆裝和維修等優點，因而在現代中、小型高速多位壓縮機中得到廣泛應用。

此外，按使用的臨沂制冷劑不同可分為氨壓縮機、氟里昂壓縮機和使用其他制冷劑(如二氧化碳、乙烯等)的壓縮機;按汽缸作用方式分為單作用式、雙作用式壓縮機;按汽缸數分為單缸、雙缸和多缸壓縮機;按運動機構形式分為曲柄連桿式、曲柄滑塊式和斜盤式壓縮機;按汽缸的冷卻方式分為空氣冷卻式、水冷卻式和進氣冷卻式壓縮機，按傳動方式分為間接傳動式和直接傳動式壓縮機等。
