過濾器是用濾網手機制冷系統中的固體雜質，阻止它混在制冷劑、潤滑油中流動，確保制冷系統的正常運行。制冷系統的各部件在制作中雖經嚴格清洗,但還是有少量雜質殘存在里面。各部件的雜質匯集起來就成為一定量固體雜質混在制冷劑和潤滑油中流動,極易使系統產生故障。

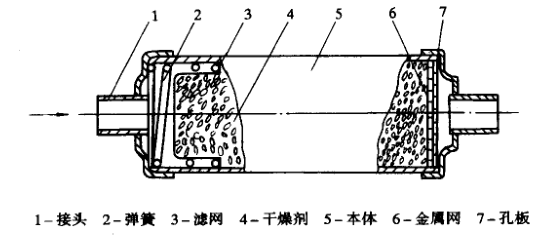

濾網有各種各樣的結構,它是用黃銅、不銹鋼、蒙乃爾合金等金屬絲織成的網,網孔眼數一般在每25.4mm有60~100目之間。對于截面積較大的濾網,為了增加其強度,可用10目金屬絲網和多和孔板結合起來使用。過濾網的結構有多種多樣,常見的如圖2-21所示。過濾器或?yàn)V網一般安裝在下述有關部位上。

(1)輸液管：過濾器設在各閥門的上游,即關閉截止閥、有膨脹閥、毛細管的前面,膨脹閥前還另設有濾網。

(2)吸氣管：在壓縮機的吸氣腔內設濾網,可防止混入制冷劑內的雜質進入壓縮機內。

(3)潤滑系統：在用油泵對壓縮機進行潤滑的結構中,曲軸底部(進油口)一定要使用濾網。
