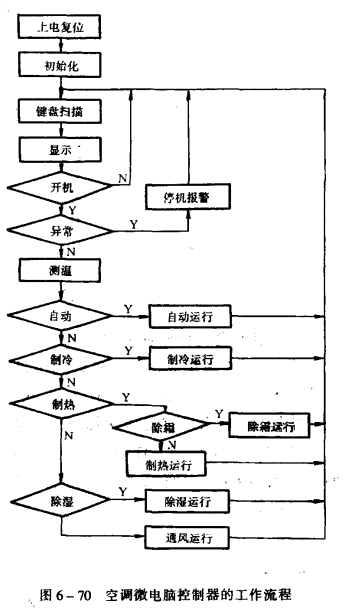

圖6-70為空調微電腦控制器工作的墓本流程。在接通電源后，微處理器上電復位，開始工作。先進行初始化，即將寄存器、存儲器的有關單元清零或送入常數或置標志，之后轉入鍵盤掃描，判斷是否已處于開機狀態。若已處于開機狀態，當掃描到某鍵按下時，接下來就執行相應的操作;若還未處于開機狀態，則掃描鍵盤是否將電源鍵設置成開機狀態。若沒有，則其他按鍵操作無效;只有在已操作過電源鍵，使空調器處于開機狀態時，其他鍵操作方有效。

德州空調器開機后要判斷是否有異常保護開關動作。當出現異常時，控制空調器停機，并發聲、光報帶信號。若無異常保護，進入測溫過程，檢測室溫及其他溫度值，然后將空調器工作狀態和測得的溫度送顯示部分顯示。

根據鍵盤掃描的結果，若設定為“自動”運行方式，則微處理器進入“自動運行”程序。它根據實際溫度所處的范圍，自動在制冷、制熱、送風、除濕中選擇其中之一方式運行。若掃描的鍵為“制冷”功能，則轉人制冷運行程序。它將實際溫度TR與設定溫度TS進行比較若TR > TS,則啟動壓縮機運轉，進行制冷運行;當溫度下降到TR=TS時，控制壓縮機停機;停機后當室溫上升到TR≥TS+I時，重新啟動壓縮機開機。若掃描鍵為“制熱”功能，則進如制熱運行程序。在制熱方式下，先判斷是否需要化霜。若不需要化霜，則進行室溫竹歡與設定溫度TS的比較。當TR < TS時，控制壓縮機開機，并使換向閥換向，作制熱循環;當TR=TS時，控制壓縮機停機;當TR≤TS+1時，重新啟動壓縮機開機。制熱過程中，當制熱運行的時向及室外換熱器溫度滿足化箱條件時，進入化霜運行程序。此時.換向閥換向，進人制冷循環，室內外風機停止運轉。當滿足結束化箱條件時，空調器恢復制熱運行。當掃描鍵盤為“除濕”或“送風”功能時，微處理器進入相應的除濕運行或送風運行。當掃描鍵盤為“停機”功能時，微處理器發出停機命令，關掉壓縮機、風扇電機等所有負載，并關掉所有顯示。此時雖然關機，但微處理器仍在工作，仍在不停地對鍵盤進行掃描。
