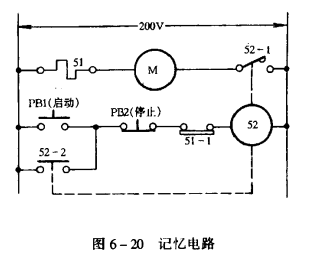

在操作電路中，使用手動操作自動復位的按鈕開關PB1(啟動開關),PB2(停止開關)和電磁接觸器52的A接點52一1組成記憶電路，如圖6一20所示。不使電動機M周而復始的反復運轉、停止，就可以避免電動機M被燒毀。運轉時，用手按下按鈕開關PB1，電源電壓通過按鈕開關PB2、過載繼電器51的B接點51一1，電磁接觸器52的電磁線圈52被激磁，電磁接觸器52的A接點52一1,52一2閉合，其中一個使電動機M運轉，另一個供給電磁線圈52電源電壓。把手從按鈕開關PB1上拿開，接點PB1自動復位、斷開。這時電磁接觸器52的A接點52-2仍閉合，由此電路供給電磁線圈52電源電壓，運轉繼續進行。

停止時，用手按下按鈕開關PB2、 PB2斷開。這時電源電壓被切斷，電磁接觸器52的電磁線圈52失磁,52一1,52一2斷開，電動機M停止運轉。然后，把手從按鈕開關PB2上拿開，接點PB2自動復位、閉合。這時按鈕開關PB1處于斷開狀態，而且電磁接觸器52的A接點也斷開，電源電壓被切斷，電動機M處于停止運轉狀態。

在運轉中，當電動機M處于超載狀態的時候，過載繼電器51起作用，接點51一1打開。電磁接觸器52的電磁線圈52則失磁，電動機M停止運轉。

按下按鈕開關PB1，電動機M仍處于停止運轉狀態。
