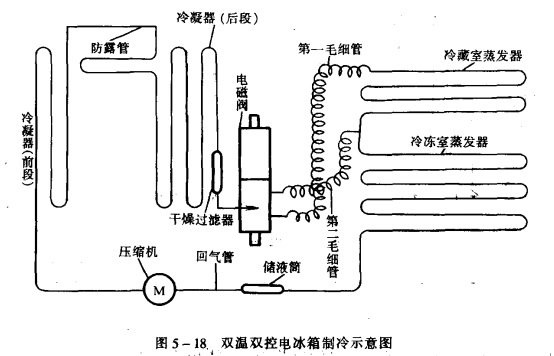

雙門雙溫雙控電冰箱比普通電冰箱多設一個溫控器和電磁閥，其制冷系統由壓縮機和電磁閥控制的雙毛細管及上、下蒸發器組成，如圖5一18所示。

電磁閥的切換由冷藏室溫控器控制。其工作情況如下:

開始工作時，電磁閥斷電，制冷劑按照第一支路的管路流動:壓縮機→冷凝器→電磁閥→第一毛細管→冷藏室蒸發器→冷凍室蒸發器→壓縮機。當冷藏室溫度下降至設定值時，其內皿祖按器動作，協斷廈壓編機的電路而接通電磁閥的電源，壓縮機由于冷凍室溫控器依然接通而照常運轉。電磁閥通電吸合后使制冷劑按第二支路流動:電磁閥→第二毛細管→冷凍室蒸發器→壓縮機，只對冷凍室繼續降溫，直至冷凍室達到設定溫度時壓縮機停轉。如果不了解其管路走尚及電磁閥的作用，在判斷故障時就可能走彎路。

經檢查，壓縮機運轉，冷凝器不熱，壓縮機電流僅0.4~0. 5A,比芷常值低。從表面現象看很像制冷劑發生泄漏，如果按照常規就要進行試壓檢漏，而使維修進人誤區。對此例故體，簡單正確的判斷方法是將冷藏室溫控器旋至停點，利用電磁閥的吸合，使制冷劑經第二毛細管只對冷凍室制冷。如果這時制冷正常，則說明是電磁閥或第一毛細管堵塞。若此時也不制冷，則可判定是胡冷劑泄漏或者是壓縮機故障，可通過試壓檢漏進一步確定。此例故障中，將電磁閥通電后冷凍室制冷正常，壓縮機工作電流也恢到正常值，說明是第一毛細管堵塞。割開電磁閥與毛細管焊接處時，有大量制冷劑噴出。可以從低壓方向充氮?dú)?，反吹毛?xì)管直至?xí)惩ǎ缓蟀丛瓨雍负?，試壓檢漏抽真空，充制冷劑，電冰箱恢復了正常工作。
