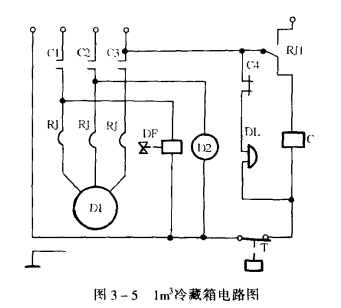

1m3容積的冷藏箱采用全封閉式壓縮機，箱內兩個溫度，設有三門，左邊單門是冷凍室(-50℃)，右邊雙門為冷藏室(+5℃)。電氣控制系統由壓縮機的啟動繼電器、啟動電容、過負荷保護器、報警繼電器、訊響器、溫度控制器等組成，如圖3一5和表3一6所示。

該箱壓縮機電機為750W三相電機，其他控制元件的電源為單相220V，其控制原理是:當箱內未達到所需溫度時，溫控器接通，交流接觸器線圈通電，其C1.C2.C3觸點閉合，壓縮機工作，電風扇運轉，電磁閥通電，制冷劑通過，C4觸點斷開，訊響器斷電。當箱內降到所需溫度時，溫控器斷開，使交流接觸器線圈斷電，Cl.C2.C3觸頭斷開，壓縮機停止工作，風扇停轉，電磁閥斷電，停止制冷劑通過，雖然C4觸點閉合，但溫控器是斷開的，訊響器并未構成回路，因此訊響器不鳴。

RJ為熱繼電器是壓縮機電機保護裝置，當發生斷相或壓縮機過載時，電機工作電流過大，熱繼電器觸點RT1斷開，之后交流接觸器斷電，C1,C2,C3觸點斷開，壓縮機停止工作，避免電機燒毀，此時C4接通，訊響器構成回路，訊響報警，工作人員聽到報警，可及時處理。
