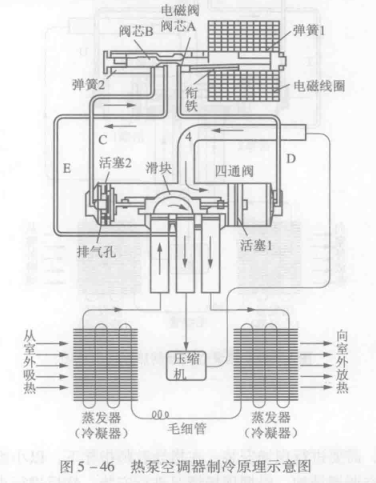

1)熱泵空調器制冷運行時，電磁導向閥電源被切斷，電磁導向閥保持在左移的位置，即右閥門被關閉，做閥門打開并與中間孔相通，如圖5-46所示。

 由于毛細管口被閥芯A關閉而不通，故四通閥體內右側活塞上的導壓小孔向右側充氣壓力升高，而毛細管C、E相通，活塞2外側的高壓氣體（由左活塞上的導壓孔進入)經毛細管C與E向2號管排泄。因?yàn)榛钊】卓讖竭h(yuǎn)比毛細管內徑小，來不及補充氣體，使活塞2左側成為低壓區。活塞2右側壓力大于活塞2左側壓力，其壓力差為△P=R_k-P₀。在左右兩端壓差作用下，活塞與滑塊向左移動，移動至左活塞到底端為止，此時，滑塊蓋住1號和2號閥孔，兩孔相通，3號管與排氣管連通，此時系統的流程為制冷循環。

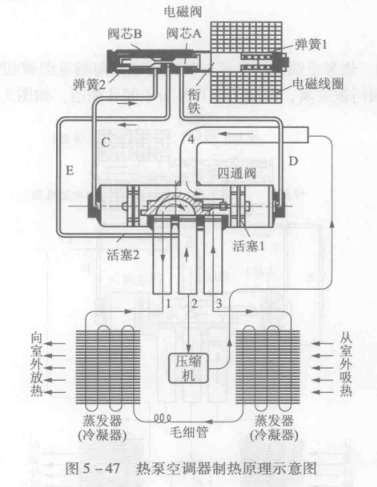

2)制熱換向原理。制熱運行時，電磁換向閥線圈接通，磁場力吸引銜鐵，使其克服彈簧力向右移動，兩個閥芯也同時向右移動(聯動)，閥芯B關閉左閥孔，閥芯A打開右閥孔，毛細管下、D相通，四通閥右端蓋內的高壓氣體經管D和管衛流向壓縮機吸氣管，使右端蓋內壓力等于吸氣壓力，而左端蓋內由于管C被堵住;高壓氣體從活塞2的小孔充氣，使壓力升至排氣壓力，這樣左端壓力高于右端壓力，滑塊與活塞組一起向右移動，滑塊將管2與管3接通，制冷劑蒸氣從室外換熱器(作蒸發器用)流出，被壓縮機吸入;而管1與管4相通，壓縮機排出的高壓蒸氣經管4和管1進入室內換熱器(作冷凝器用)，這就是四通電磁換向閥在熱泵型空調器處于制熱時所處的狀態，由此完成系統的制熱運行，圖5-47所示為熱泵制熱原理。
