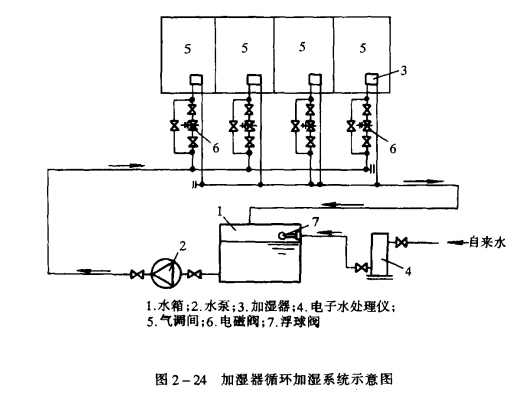

圖2一24為氣調庫內加濕器循環加濕系統示意圖。在玻璃鋼水箱旁安裝一臺水泵，水泵由高壓塑料軟管與各個氣調間內加濕器相連接，加濕器溢流回水管接至水箱，如此往復循環，即可達到庫內加濕的目的。各個氣調間的加濕通過庫內濕度傳感器自動控制電磁閥的啟閉。

為了充分保證加濕水的水質，玻璃鋼水箱補水管前安裝一臺電子水處理儀，并在水箱內加一定量的軟化水劑及穩定劑。
