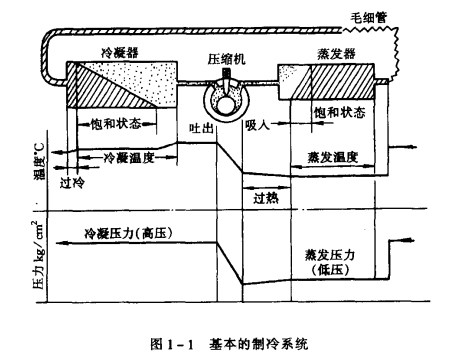

圖1-1所示的是最基本的制冷系統，因?yàn)橹挥幸慌_(tái)壓縮機工作，所以叫單級壓縮循環。

在單級壓縮循環中，制冷劑經歷4個過程，即蒸發過程、壓縮過程、冷凝過程、節流過程。在壓縮機不停的運轉過程中，這4個過程連續不斷地循環。

在上述的循環系統中，制冷劑有兩種壓力:高壓壓力和低壓壓力。一般把從壓縮機的排汽閥至節流裝置(毛細管、膨脹閥)入口處定為高壓部分，而把從節流閥的閥孔(或毛細管出口)至壓縮機的吸氣端定為低壓部分。

在壓縮過程中，可以認為制冷劑氣體沒有與外界進行熱交換，而稱其為絕熱壓縮(又稱等熵過程)。在節流裝置中制冷劑的熱焓值沒有變化，視其為等焓過程。在蒸發器和冷凝器中，制冷劑的壓力沒有變化，視為等壓過程。在整個整發過程中(實際上是沸騰)制冷劑處于低壓不變，而在整個冷凝過程中制冷劑處于高壓不變。
