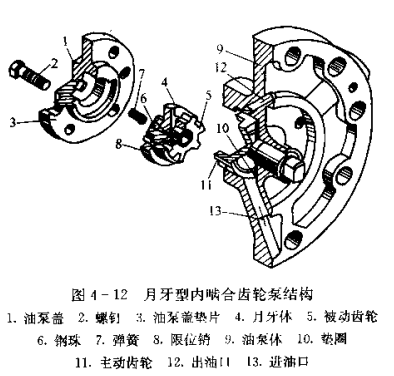

月牙型內嚙合齒輪泵主要由主動齒輪、被動齒輪、月牙體及機殼組成，如圖4-12所示。主動齒輪的轉動軸為矩形截面，插入連接塊的凹槽中，當發動機運轉時，曲軸帶動內齒轉動。月牙體和端蓋將內外兩個齒輪分割成數個密封空間。兩齒輪旋轉時，將充滿封閉空間內的潤滑油從吸入口輸送至排油口排出。

月牙型內嚙合齒輪泵的特點是，在月牙體背面有一個定位凸面，卡在泵蓋上的半圓周槽內，使月牙體只能移動半圈，當軸體反向轉動時，月牙體轉過180°,被動齒輪的軸心位置也轉過180°。因此，無論主動齒輪正轉或反轉，它都能泵油。
