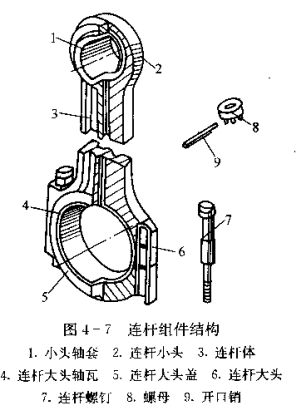

濟南壓縮機的連桿組件結構如圖4-7所示，它由連桿體、連桿大頭蓋、連桿大頭軸瓦、小頭襯套和連桿螺栓、螺母等組成。連桿小頭及其襯套通過活塞銷連接，并隨活塞一起在汽缸中作往復運動。連桿大頭及大頭軸瓦與軸柄銷連接。隨曲軸一起在曲軸箱內做旋轉運動。

連桿體采用優質碳素鋼、球墨鑄鐵或可鍛鑄鐵制成，具有足夠的強度、剛度和韌性。連桿體通常做成工字形斷面，在連桿體中間設有輸送潤滑油的通道，向小頭襯套輸送潤滑油，連桿大頭為割分式結構。

連桿的作用是將曲軸的旋轉運動轉換成活塞的垂直往復運動，并將曲軸輸出的能量傳送給活塞，使活塞壓縮氣體。
