分體式空調器的電路和窗式空調器電路有所區別，為說明問題，在這里只介紹幾種典型的接線圖，以說明分體空調器的電氣控制原理。

分體壁掛空調器電路。整個電路包括電源電路和微電腦控制電路，其中電源電路一般首先經變壓器將220V電壓轉變成14V交流電壓，然后通過橋式整流再將其變?yōu)?2V直流電壓。電源電路的作用是為保護器或蜂鳴器提供工作電壓。

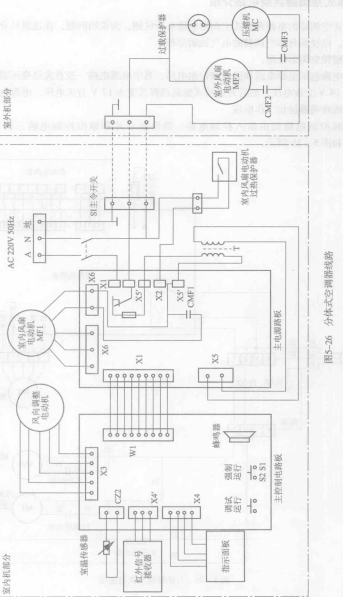

微電腦控制電路則由輸入控制電路、微電腦芯片和輸出控制電路三部分組成，如圖5-25和圖5-26所示。
