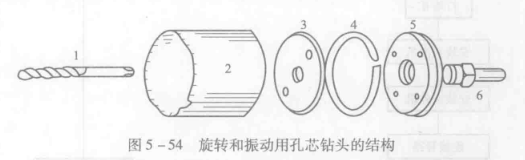

鉆墻孔安裝：鉆墻孔安裝分體空調器時，需要在墻面上打一個孔，以便室內外機組的連接管道、排水管和連接電線從此穿過。鉆孔用的工具和一般的普通鉆具不一樣，其采用的是孔芯銷頭。其分為旋轉用和振動用及錘擊用孔芯鉆頭。旋轉和振動用孔芯鉆頭的結構如圖5-54所示。其組裝步驟為:

1)將柄從固定板的后方旋入，并與環和移動板組裝成膨脹連接器。

2)將膨脹連接器裝入外殼，用兩把扳手緊固。

3)把中心鉆頭嵌入柄內部止孔中，用六角扳手緊固固定螺釘，使中心鉆頭固定好。

4)把柄插入沖擊電銷的鉆夾頭中，并用鉆夾頭鑰匙旋緊孔芯鉆頭。

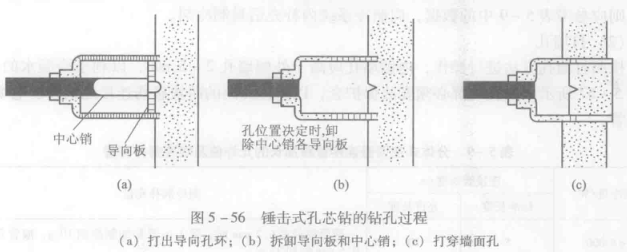

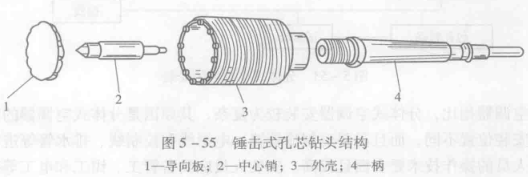

孔芯組裝好后，就可以在選好的墻面上進行開孔操作。錘擊式孔芯鉆頭結構如圖5-55所示，其組裝步驟為:將柄從外殼的后方旋入一將中心銷插入導向板中一將組裝好的中心銷和導向板插入外殼中，并將導向板端頭的上凹入部分對準外殼的凸出部分一把柄插入旋轉錘夾頭中并可靠地固定在止動器中。組裝好后，可以在確定位置的墻面打孔操作，如圖5-56所示，具體步驟為：用導向板和中心銷在墻面上大廚導向孔環；拆下導向板和中心銷；將墻面孔打穿。
