單門直冷式電冰箱制冷系統：單門電冰箱制冷系統如圖3-14所示，其由一個蒸發器圍成小冷凍室，位于間室的上部，用以存儲少量冷凍食品;冷藏室位于間室的下部，容積相對較大，其內溫度完全依靠蒸發器周圍的空氣自然對流來達到冷卻。當壓縮機運轉制冷時，制冷劑經冷凝器→干燥過濾器→毛細管→蒸發器→被壓縮機吸回即完成一個單回路制冷循環。

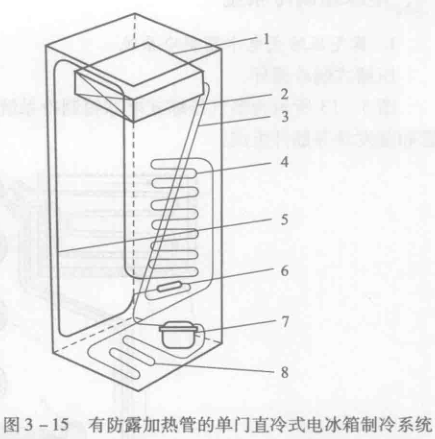

還有一些單門直冷式電冰箱在制冷系統中利用冷凝器的一部分熱管對門框周邊加熱，使之不結露;或在其管路系統中增加除霜水加熱器(副冷凝器)，如圖3-15所示。當壓縮機運轉時，制冷劑經副冷凝器(除霜水加熱器)→主冷凝器→箱門除露管→干燥過濾器→毛細管→蒸發器→被壓縮機吸回。
