鋼絲式空氣冷卻式冷凝器是在百葉窗式的基礎上進一步改進,將鋼絲焊接在蛇形管的兩面（或單面),并與換熱管成直角,一般鋼絲直徑選用1一2.5mm,鋼絲間的距離為6一10mm。

自然對流空氣冷卻式冷凝器一般安裝在冰箱等的背面,工作時冷凝器放出的熱量,通過換熱器傳給平板、百葉窗平板或鋼絲,然后再由它們向空氣散熱。

自然對流空氣冷卻式冷凝器的換熱管直徑通常采用5一8mm,管間距為40一60mm。

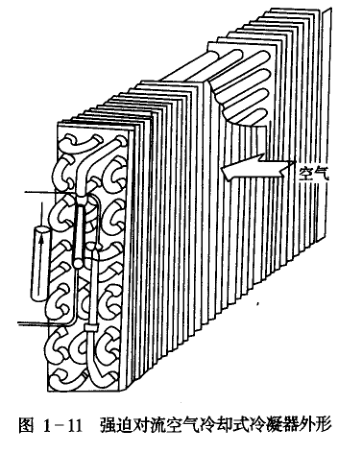

強迫對流空氣冷卻式冷凝器一般選用直徑40-60mm的銅管，彎制成蛇形盤管,蛇形盤管錯排,其典型結構如圖1-11所示。

由于這種冷凝器的冷卻介質是空氣,換熱管外的傳熱系數很小,一般只有35一81W/(m2·K),而換熱管內制冷劑冷凝時的傳熱系數為1163一2326W/(m2·K),為了提高傳熱系數,增強換熱管外空氣的換熱,所以在換熱管外套有翅片,翅片是用0.2-0.6mm的銅片或鋁片制成,翅片間距約為1.8一4mm。

強迫對流空氣冷卻式冷凝器的傳熱系數較低,當迎面風速為2一3m/s時，按全部外表面積(包括翅片)計算的傳熱系數約為23一50W/(m2·K。)平均傳熱溫度為10一15℃,制冷劑的冷凝溫度,一般取空氣溫度再加15℃?？諝獾?span>進出口溫差一般為8一10°C。

空氣冷卻式冷凝器的優點是不需要冷卻水,所以特別適用于缺水或供水困難的地區。近年來,多用于中小型氟里昂空調機、冷柜、家用冰箱等。
