1.UQK-40型電感式浮球液位控制器

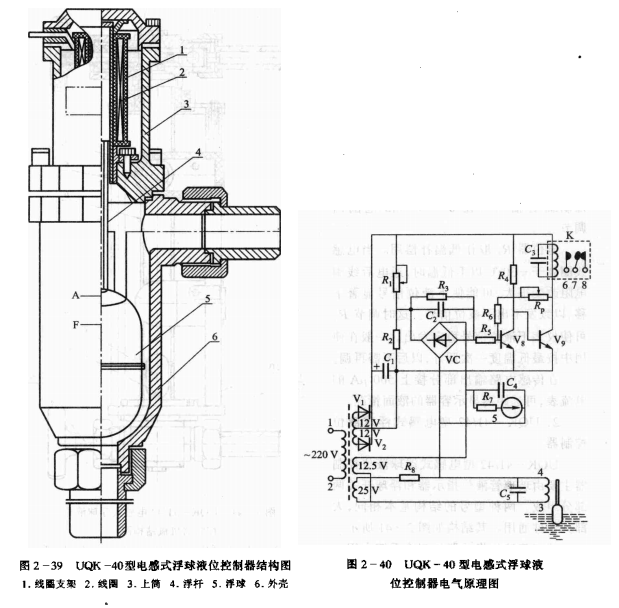

UQK-40型電感式浮球液位控制器適用于以氨、R12、R22為工質的制冷系統,與電磁閥配合使用,可自動控制容器內工質的液位,其結構圖如圖2-39所示,電氣線路圖如圖2-40所示。

UQK-40型電感式浮球液位控制器的給定值由浮球閥體的安裝位置確定。液體的起始值(下限)用紅色油污標在閥體上,畫有,“A一"處為氨系統的起始液位，“F"為氟利昂系統的起始液位,安裝時對準所需控制的液面即可。

閥體內裝有不銹鋼浮球,閱體上部是電感線圈,浮桿由浮球帶動在線圈內隨液面的變化而上下移動,使線圈電抗發生變化。一定的液位高度(相對于起始液位)有相應的電抗與之對應。當容器中液位升高,浮球上升,線圈的電抗也增大,線圈兩端的交流電壓信號增大,通過橋式整流，疊加在三極管的V8基極,使V8的基極電位下降,當線圈電抗增大到一定值時,V8截止,V9飽和導通,繼電器K線圈通電,觸點6.7通,發液位上限信號;當液位下降,浮球下降,線圈電抗減小，線圈兩端交流電壓減小,經整流后疊加于三極管V8基極的直流電壓也減小,使V8的基極電位升高,當V8的基極電位升高到某一數值時,V8飽和導通,V9截止,雙穩開關電路翻轉,繼電器K線圈斷電,觸點6.7斷開,7.8通,發液位下限信號。Rp和R6構成正反饋,加快雙穩開關電路的翻轉速度。調節Rp可改變雙穩開關電路兩次翻轉時所需要的最大電抗和最小電抗,即調節儀表的幅差范圍。折合成液位，控制器的幅差可在0~60mm范圍內調節。
