壓縮機是制冷裝置中最主要的部件。小型制冷與空調設備上采用全封閉式的。所謂全封閉壓縮機就是將壓縮機與壓縮機電動機作為一個整體，密封在金屬殼體中。壓縮機電動機是全封閉壓縮機的動力源，它的作用是將電能轉換為機械能，驅動壓縮機的活塞對汽缸內的制冷劑蒸氣進行壓縮，使制冷劑在系統中得以循環。一般家用電冰箱中的全封閉壓縮機都使用單相電源，其電動機都是單相異步電動機。大中型制冷與空調設備上則以三相異步電動機作為動力源。

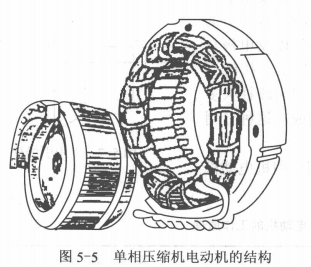

1)單相壓縮機電動機結構    用于制冷與空調設備上的單相壓縮機電動機主要由定子和轉子兩部分組成，其結構如圖5-5所示。

在單相壓縮機電動機的定子繞組中有啟動和運行工作)二個繞組，它們在空間上相隔90°電角度，見圖5-6。



2)單相壓縮機電動機的工作原理    單相壓縮機電動機的工作原理，見表5-4所示。

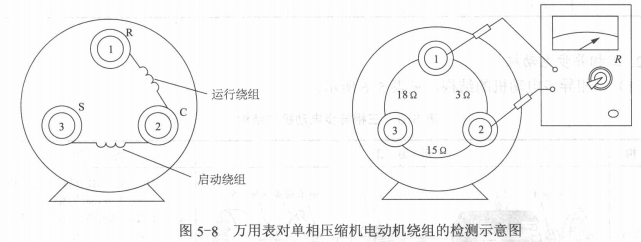

3)單相壓縮機電動機的檢測    冰箱與空調器用的單相壓縮機電動機好壞，是通過壓縮機機殼上的三個接線端子(接線柱)進行判別。三個接線端子分別為公用端(C)、運行端(M或R)及起動端(S)，如圖5-8所示。

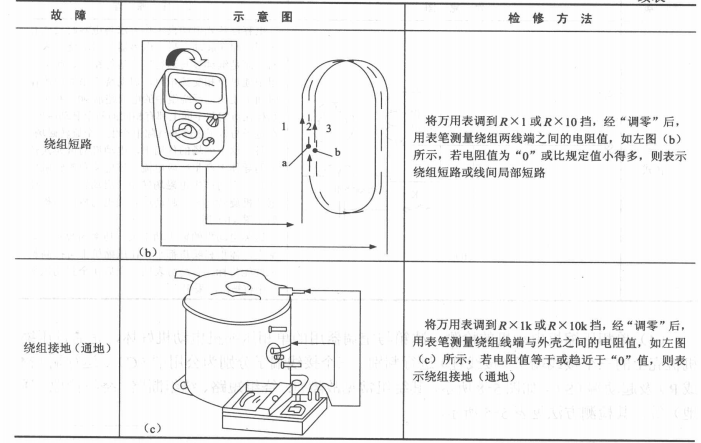

其繞組常見故障有:繞組短路、繞組斷路、繞組接地(通地)等，其檢測方法見表5-5所示。
