根據需要與可能,將系統各個集成化環節,如傳感器單元.信號處理電路、微處理器單元,數字總線接口,以不同的組合方式集成在兩塊或三塊芯片上,并將它們一起裝在同一個外殼里。

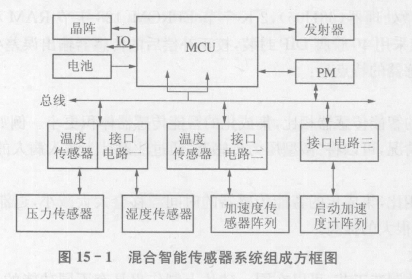

Mason等在Transducers'95上報道了一種采用二次集成技術制造的混合智能傳感器系統,如圖15-1所示為該混合智能傳感器系統的方框圖。這套智能傳感器系統在同一個管殼內封裝了微控制器,檢測環境參數的各種傳感器,連接傳感器和控制器的各種接口/讀出電路,電源管理器晶振,電池、無線發送器等電路及器件,具有數據處理功能,并且可以根據環境參數的變化情況,自主的開始測量或者改變測試頻率。智能傳感器系統的核心是Mo-torola公司的68HC11微控制器C(MCU),其中包含有內存八位A/D、時序電路、串行通信電路。MCU與前臺傳感器內部數據傳遞通過內部總線進行。傳感系統包括了溫度傳感器、壓力傳感器陣列.加速度傳感器陣列啟動加速度計陣列、濕度傳感器等多種傳感器或傳感器陣列。

MCU將傳感器的測量數據轉換為標準格式,并對數據進行儲存,然后通過系統內的無線發送器或RS-232接口傳送出去。傳感器由6V電池供電,功耗小于700wW,至少能夠連續工作180天。整個智能傳感器微系統的體積保僅為5cm,相當于一個火柴盒那么大。
