矩形彎頭直角處出現渦流

通風系統(tǒng)中，氣流經過矩形直角彎頭處阻力大，風壓降低。出現這種情況的主要原因有:在矩形彎頭處由于未設里導流葉片或者導流葉片尺寸、位置不符合要求，氣流在夸頭直角處出現渦流現象。

措施

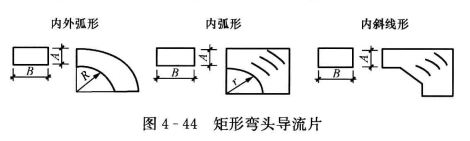

當矩形彎頭寬度超過500mm時，在彎頭直角處應當設置導流葉片，導流葉片位置和外形尺寸應當符合設計要求，如圖4-44所示。

法蘭通用性差

通風系統(tǒng)安裝時，由于法蘭表面不平整，螺栓孔不重合，圓形法蘭圓度、對角線、內徑及內邊尺寸不規(guī)范，直接影響到安裝質量與進度。出現這種現象的主要原因有:下料時，角度沒有調直，尺寸不準確;國形法蘭熱垠時，因加熱不均，受力不勻或者胎具弧長不準確等，都會出現扭曲，致使表面不平，圓度差;矩形法蘭胎具直角不準確或者四邊收縮f不相等;法蘭螺栓鉆孔時定位不準;法蘭焊接時，接口焊縫變形。

措施

法蘭下料尺寸應當準確，鋼板、角鋼應當事先進行校正，圓形法蘭的內徑、矩形法蘭的內邊尺寸允許誤差為2mm，平整度誤差不能大于2mm;圓形法蘭應按材料受熱程度分段進行垠制;焊接法蘭時，應當先點焊找正位置后進行滿焊;法蘭鉆孔時，為便于準確定位，防止鉆頭滑動位移，可以在鉆孔中心處預先沖凹定位;法蘭鉆孔后，應再次校對其位置，保證通用性。
