硬聚氯乙烯板回形直管卷制成形工藝若不符合工藝標(biāo)準(zhǔn)，將使回形直管的橢圓度增大。

首先，將電熱箱的溫度保持在130~150℃之間，等溫度穩(wěn)定后，將下好料的板材放入電熱箱內(nèi)加熱。操作時(shí)，必須使板材整個(gè)表面均勻受熱，加熱的時(shí)間應(yīng)當(dāng)根據(jù)板材厚度決定。

當(dāng)板材被加熱到柔軟狀態(tài)時(shí)，從電熱箱內(nèi)取出，將板材放在墊有帆布的木模中卷成圓管，如圖4-19所示。等完全冷卻后，將管取出。

帆布的一端用鐵皮板條釘于木模上，另一端釘在地板上。在卷管時(shí)，應(yīng)當(dāng)把帆布拉緊，把塑料板放入對齊后，再滾木模卷管。

木模是用紅松木料做成空心的圓管，其外徑等于風(fēng)管的內(nèi)徑，其長度應(yīng)當(dāng)比風(fēng)管長度略長100mm。一般風(fēng)管按照板寬下料，板寬為900mm時(shí)，木模長度可為1000mm。

塑料風(fēng)管的圓弧均勻與否，基本上取決子木模，所以木模外表應(yīng)光滑，圓弧應(yīng)正確，有條件可以用車床車圓，砂紙打光。

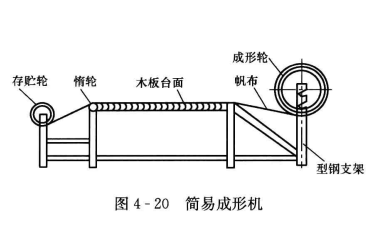

圓形直管加熱成形除了采用手工操作的木模法外，還可采用簡易的圓形直管成形機(jī)進(jìn)行加熱成形。當(dāng)板材加熱到呈柔軟狀態(tài)后，可以從電熱箱取出放到圖4-20所示的成形機(jī)臺面上，手搖成形輪將塑料板卷入帆布輪中，然后再用壓縮空氣強(qiáng)行冷卻后將成形后的塑料管從成形機(jī)上取出。
