硬聚氮乙烯板的成形溫度應(yīng)當(dāng)適中，不能出現(xiàn)偏高或者偏低的現(xiàn)象。成形溫度偏高，使板材產(chǎn)生分層;而成形溫度偏低，在成形過程中容易使板材產(chǎn)生裂紋。

硬聚氮乙烯塑料板屬于熱塑性塑料，當(dāng)加熱到100~150℃時(shí)，就形成柔軟狀態(tài)，可以在不大的壓力下，按照需要加工成各種形狀的管件。由于聚氮乙烯塑料的熱導(dǎo)率較低，因此在加熱時(shí)，應(yīng)使板材的表面均勻受熱。板材不要較長時(shí)問處于170℃以上，防止在較商的溫度狀態(tài)下，使板材形成韌性流動(dòng)狀態(tài)，引起板材膨脹、起泡、分層等現(xiàn)象。

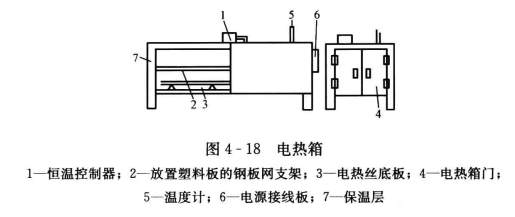

硬聚氯乙烯塑料的加熱可以用電加熱、蒸汽加熱及熱空氣加熱等方法，施工現(xiàn)場(chǎng)一般常使用圖4-18所示的電熱箱來加熱塑料板。

制作電熱箱時(shí)，應(yīng)當(dāng)能保證板材的加熱溫度，便于調(diào)節(jié)，結(jié)構(gòu)要牢固，便于板材的放入與取出，而且應(yīng)有良好的絕緣與接地，防止操作人員發(fā)生觸電事故。
