矩形彎頭和三通角度不準確、氣密性不佳

矩形彎頭和三通制作時容易出現角度偏移、表面不平、管口對角線不相等、咬口不嚴等現象。出現這種情況的主要原因有:

1、內、外弧的直片料找方直角不準確。未考慮材料本身厚度，成品制成后，形成外弧片短、內弧片長的現象，影響了角度。

2、帶弧度的兩片平面料劃線走規。

3、三通外弧折角咬口處，出現小孔洞。

4、聯合角型咬口寬度不相等，咬口處受力不均。

針對這些情況的正確應對措施是：

1、用經過校正的角尺找方下料。矩形彎頭展開側壁用尺寸R1, R2劃線，寬度應當加折邊咬口余量，防止法蘭安裝不合適。彎頭背面、里面展開長度分別為1.57R1、1.57R2。卷弧時應保證其準確性。

2、兩大片展開下料后，需對片料兩端嚴格角方.將帶弧度的兩平片料重合，檢驗其外形重合誤差，并且按允許偏差進行調整。

3、三通外弧折角處出現的小孔洞，對于鍍鋅鋼板可以用錫焊補焊;對于黑鐵板可以用氣焊補焊。

4、手工咬口時，要使寬度合適，確保彎頭外形尺寸，咬口時應當保證受力均勻。

風管咬口處開裂

矩形風管斷面較大時，四角咬口處容易開裂。出現這種情況可能是由于咬口形式選用不當或者由于運輸、振動以及安裝時風管各方向受力不均勻。

1、對矩形風管大邊尺寸在1500mm以上時，應當采用轉角咬口或者聯合角型咬口，盡量不要使用按扣式咬口。

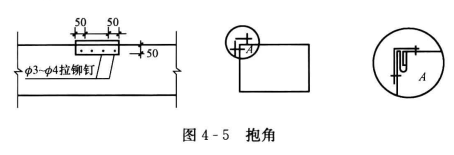

2、風管按照扣式咬口若開裂，可以用與風管同質材料做一個50mm X50mm, 90°的抱角，用?3~?4的拉鉚釘固定，將風管咬口開裂處修補好。抱角長度應當大于風管開裂長度100mm左右，如圖4-5所示。
