應變式加速度傳感器主要用于物體加速度的測量。其基本工作原理是:物體運動的加速度a與作用在它上面的力下成正比,與物體的質量m成反比,即a = F/m。

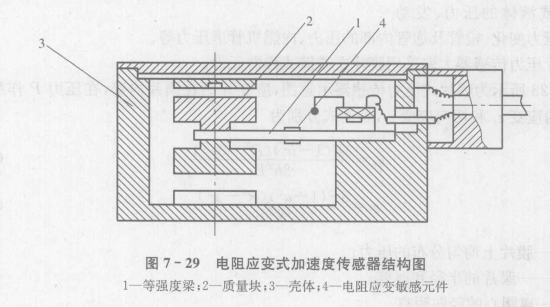

應變式加速度傳感器的結構如圖7-29所示,在等強度梁的自由端安裝質量塊;梁的另一端固定在殼體上。等強度梁上粘貼4個電阻應變敏感元件。為了調節振動系統阻尼系數,在殼體內充滿硅油。

測量時,將傳感器殼體與被測對象剛性連接,當被測物體以加速度a運動時,質量塊受到一個與加速度方向相反的慣性力作用,使懸臂梁變形,該變形被粘貼在懸臂梁上的應變片感受到并隨之產生應變,從而使應變片的電阻發生變化。電阻的變化引起應變片組成的橋路出現不平衡,產生輸出電壓,輸出信號的大小與加速度成正比,即可得出加速度a值的大小。
