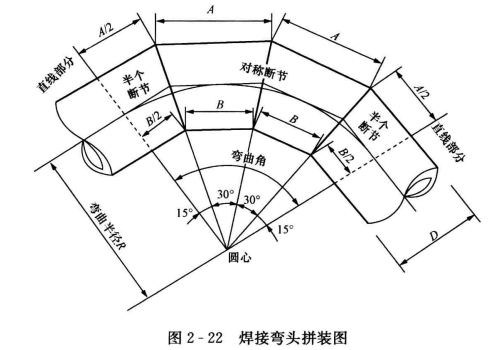

焊接彎頭(也稱蝦米腰或蝦殼彎)是用現成的管子割裁成斷節，拼合焊接而成，如圖2-22所示為90°焊接彎頭的拼裝圖。

焊接彎頭的彎曲半徑R，一般為管子外徑或公稱直徑的1-1.5倍，即R=(1-1. 5)D，只有在設計提出要求時，才采用R=2D及其以上的彎曲半徑。

從圖2-22中可知，90°焊接彎頭是由兩個15°的半個斷節和兩個30°的對稱斷節組成。若去掉一個對稱斷節，可以拼成60°的焊接彎頭;如果去掉兩個對稱斷節，剩余的兩個15.的半個斷節可以拼成30.的焊接彎頭?？梢?jiàn)，對一定直徑、一定彎曲半徑的30°、 60°和90°焊接彎頭來說，其對稱斷節、半個斷節的尺寸是相同的，展開放樣時只需采用一個樣板就可以了。

如果用鋼板卷制焊接彎頭時，應檢查其周長偏差:當DN> 1000mm時，不超過士6mm;當DN(1000mm時，不超過土4mm。
