差壓式(亦稱節流式)流量計是基于流體流動的節流原理,利用流體流經節流裝置時產生的壓力差而實現流量測量的。它是目前工業生產中測最流量最成熟.最常用的儀表之一。

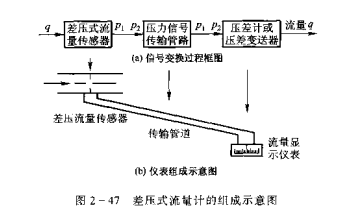

差壓式流量計由節流裝置、引壓管和差壓計所組成,如圖2-47所示。

1、節流裝置

所謂節流裝置,就是設置在管道中能使流體產生局部收縮的節流元件和取壓裝置的總稱。當管道中的流體流經節流元件時、便在其前后兩側產生壓力差,旦壓力差與流體流量之間存在某一穩定的關系、由此可進行流量的測量。

2、節流原理流體在有節流裝置的管道中流動時,在節流裝置前后的管壁處。流體的靜正力產生差異的現象稱為節流現象

具有一定能最的流體,才可能在答道中形成流動狀態。流動流體的能是有兩種形式,即靜壓能和動能。因流體有討力面具有節壓能、又因流體有流動速度而具有動能。這兩種形式的能量在一定的條件下可以互相轉化。但是,根據能量守便定律,在沒有外加能量的情況下,流體所其有的靜壓能和動能,再加上克服流動阻力的能基損失,其總利是不變的。圖2-48表示在孔板前后流體的速度與討力的分布情況。
