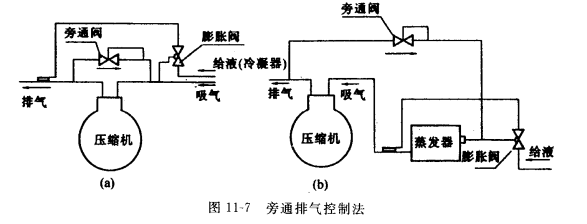

旁通控制就是在壓縮機進排氣管之間連接一條旁通管線, 靠控制旁通閥的開度來改變壓縮機的制冷能力。圖11-7(a)為在壓縮機的進排氣管的旁通路上裝有常閉主閥和反作用便壓導閥組,當被控制對象溫度降低時,蒸發器的蒸發壓力也隨之下降 ,反作用恒壓導閣開大,主閥也按比例開大,使部分氣態制冷劑不經冷凝器、膨脹閥和蒸發器,直接旁通流回壓縮機,這樣，可以減少蒸發器的供液量 ,增加蒸發器出口氣態制冷劑的過熱度,使被控制對象的溫度維持在要求的范圍內。但是采用這種控制系統對蒸發器的回油不利(如用R12) ,而且,壓縮機的排氣溫度高。

為了解決這個問題 ,可用膨脹閥向吸氣管供人少量液態制冷劑。圖11-7(b)是將壓縮機的排氣旁通 至膨脹 閥與蒸發器之間 , 這樣就不需要用噴液膨脹閥,而且可保證潤滑油順利返回壓縮機。
