蒸發式冷凝器

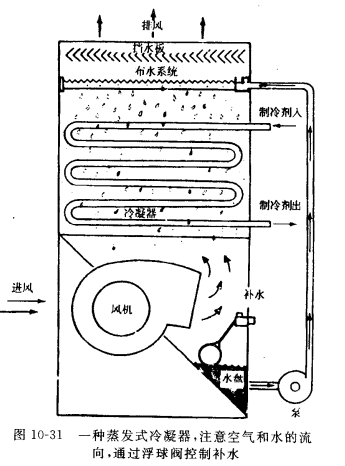

蒸發式冷凝器系統將制冷劑送到類似冷卻塔的冷凝器。在這個系統中,正如“蒸發式"所暗示的,水被噴射或滴流在冷凝器上,這樣就使之冷卻。水循環僅僅在冷凝器箱體內, 見圖10-31。

通常,蒸發式冷淺器被安裝在室外。但是,如果風道伸到室外,它也可以放置在室內。一些系統,水泵將水送至 高于冷凝器的水槽中。然后水滴流過盤管,同時空氣也強制通過。溫控器可以被用來控制水流量。一旦冷凝機組運行 , 風扇便把氣流吹送到冷凝器上。

當冷凝器溫度達到27℃或更高時,冷凝器不能僅靠空氣冷卻,而須通過溫控器開啟水準卻裝置。

一些機組通過管路使制冷劑從貯液器出口(液管) 通過蒸發式冷凝器,以達到制冷劑過冷。過冷可使制冷劑溫度降低6℃。當溫度達到7℃或更低,水被切斷。但是,冷凝器依然作為空冷冷凝器運行。

一些建筑物內有貯水裝置。為防止冰凍, 貯水裝置必須有足夠的容積貯存全系統的水。風閥在室外氣溫降低時,用以減少空氣流量。
