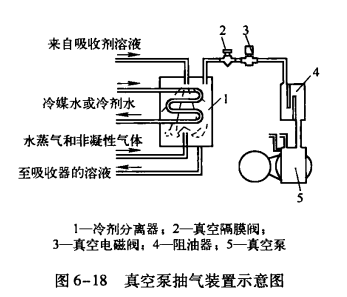

真空泵抽氣裝置示意圖如圖6-18所示。

為了排除停機時充入機組的氮氣，以及運行中機組內聚積的非凝性氣體，啟動真空泵直接對機組進行抽氣。在啟動真空泵抽氣前，應檢查抽真空系統。例如，真空泵的油位、油的顏色及真空泵的性能等。抽氣分為機組停機抽氣和機組運行中抽氣兩種情況。

機組停機時抽氣

機組除吸收器中裝有抽氣管外，一般在蒸發器和冷凝器中葉裝有抽氣管。有些機組的高壓發生器中也裝有抽氣管，一般裝在低壓發生器制冷劑蒸汽冷凝水出口的水室上。除抽氣總管上裝有真空隔膜閥外，在冷凝器抽氣管、蒸發器抽氣管(采暖運轉用)和高壓發生器抽氣管上都裝有真空隔膜閥。在停機時抽氣的方式有兩種情況。

①機組內無溶液。如果機組內呈真空狀態。也就是說機組長期停機，放盡溶液進行真空保養時，要定期對機組進行抽氣，或者經常檢查機組的真空度。若真空度下降，則要啟動真空泵抽氣。抽氣方法:啟動真空泵約1~3 min，待抽氣管內的真空度高于機組內真空度后，開啟手動抽氣閥進行抽氣。

如果機組內充入0.03 MPa(表壓)左右的氮氣進行保養，或者充氮進行檢漏時，溶液已經放盡，在機組啟動前或檢漏后都需要抽氣。此時的抽氣方法:首先將機組內氮氣的壓力強度降至大氣壓力，使機組內外的壓力平衡，關閉機組所有通向大氣的閥門。啟動真空泵，緩緩打開主抽氣閥，閥門開啟度由小至大，否則抽氣速率太大，會使真空泵噴油或使真空泵發生故障。

②機組內有溶液。機組在短期停機或長期停機時，機組應呈真空狀態加以保養(溶液封存在機組內)。抽氣方法:啟動真空泵，開啟蒸發器、冷凝器及高壓發生器抽氣閥。注意，因此時大部分溶液都聚積在吸收器中，且溶液的質量分數又低，則吸收器液位升高。若吸收器抽氣管安裝在吸收器下部的位置，會被溶液全部浸沒，此時，切勿通過吸收器的抽氣管抽氣。若吸收器抽氣管不被溶液浸沒，則可開啟吸收器抽氣閥進行抽氣。如果機組長期停機期間時是充氮保養，且溶液仍封存在機組內;若要將機組抽至高真空狀態，首先則應將機組內的壓力大小放至與大氣壓力相同(要從機組上方的測壓閥放氣)，再啟動真空泵，抽氣方法與前面相同。
