電子膨脹閥是近年來出現的一種新型節流機構，無級變?nèi)萘恐评湎到y(tǒng)制冷劑供液量調節范圍寬，要求調節反應快，傳統的節流機構(如熱力膨脹閥)已不能勝任，而電子膨脹閥可以很好地滿足要求。電子膨脹閥它是利用被調節參數產生的制電信號，控制施加于脹膨閥上的電壓或電流，進而達到調節供液量的目的。

電子膨脹閥是由檢測、控制、執行三部分構成。按照驅動方式的不同可分為電磁式電子膨脹閥和電動式電子膨脹閥兩類。

1.電磁式電子膨脹閥

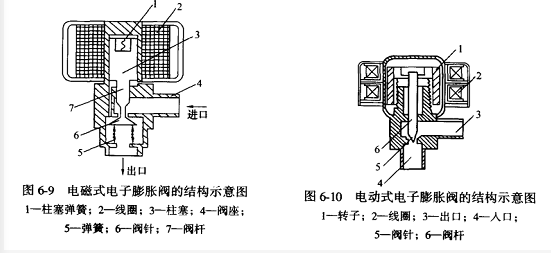

電磁式電子膨脹閃的結構如圖6-9所示，它是依靠電磁線圈的磁力驅動閥針。當電磁線圈2通電前，閥針處于全開位置。當線圈2通電后，線圈內產生磁力，在磁力作用下柱塞1將移動，同時帶動閥桿7與閥針6移動，閥針開度減小，開度減小的程序取決于施加在線圈上的控制電壓。電壓越高，開度越小，流經膨脹閥的制冷劑流量也越小。因?yàn)椋苍竭^(guò)控制線圈電流的大小來控制閥針的位移量，以達到控制制冷劑流量和節流的目的。

2. 電動式電子膨脹閥

電動式電子膨脹閥的結構如圖6-10所示，該膨脹閥是用脈沖步進電機驅動的節流機構。用步進電機直接驅動閥針，步進電機的轉子1與閥桿6連為一體，步進電機轉動時，轉子帶動閥桿一起轉動，使閥芯產生連續位移，從而改變閥的流通面積大小。轉子的旋轉角度同閥針的移位量與輸入脈沖數呈正比。一般電動式電子膨脹閥從全開到全關，步進電機的脈沖數在300個左右。每個脈沖對應一個控制位置，因此，它有很高的控制精度和良好的控制特性。電子膨脹閥與熱力膨脹閥相比，具有如下特點:

（1）由于電子膨脹閥的開度不受冷凝溫度的影響，可以在很低的冷凝這壓力下工作，這大大提高了制冷裝置在部分負荷下的性能系數。

（2）電子膨脹閥可以在接近于零過熱度下平穩運行，不會產生振蕩，從而充分發揮蒸發器的傳熱效率。

因此，電子膨脹閥特別適用于系統制冷劑循環量變化很大的變頻空調機和熱泵機組等。
