定流量水系統是通過改變回水溫度差來適應房間負荷變化，系統中的水流量不變時，故水泵耗電量保持不變。變流量水系統是通過改變水流量(供回水量溫度不變)來適應房間負荷變化要求，故變流量水系統負荷側供水量是隨著負荷的減小而減小，水泵輸送能量也隨之減小。

1.定流量水系統

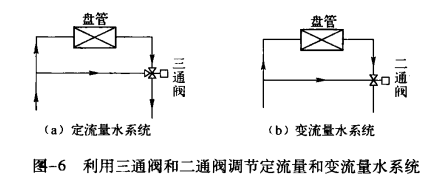

在定流量水系統中，負荷側(空調箱或風機盤管)水流量不調節，如圖-6 (a)所示，采用三通閥進行雙位控制。當室溫未達到設計值時，室內恒溫器使三通閥的直通路打開，關閉旁通路，系統供水全部流經負荷側空調設備;當室溫達到或超過設計值時，室內恒溫器使直通路關閉，開啟旁通路，系統供水全部進入回水管。

2.變流量水系統

變流量水系統的負荷側，如圖-6 (b)所示，使用二通閥雙位調節。當室溫低于設定值時，室內恒溫器使二通閥開啟，進入末端設備水流量為設計值;當室溫達到或超過設計值時，室內恒溫器使二通閥關閉，末端裝置停止供水。由于變流量水系統管路內流量隨系統負荷變化而變化，故系統中水泵的配置和系統流量的控制必須采取相應措施。
