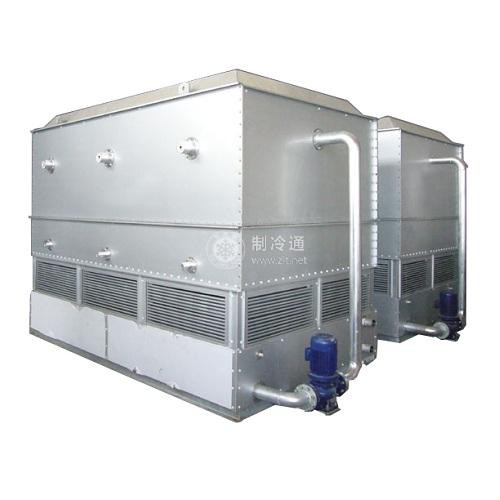

CZN-830蒸發式冷凝器是一款由大連冷凍設備制造有限責任公司生產的高效冷凝器。該蒸發式冷凝器集水冷式冷凝器、冷卻塔、水池于一身，結構緊湊，占地面積小，重量輕，安裝方便，效率高、節水、節電，比其他形式的冷凝器運行費用低。

1.認識CZN-830蒸發式冷凝器的結構和特點

該冷凝器由盤管系統、噴淋系統、風冷系統、水冷卻系統和擋水系統組成。盤管系統由多層蛇形換熱盤管與上下進出總管焊接而組成，每根管沿制冷劑流向傾斜，便于液體流出，減少了壓力損失。噴淋系統由過濾裝置，循環水泵、聚氯乙烯管路、噴嘴及水槽等組成，水槽內水位由浮球閥控制。風冷系統采用低噪聲、大風量軸流風機，葉片材質為鋁合金。電動機采用戶外型全封閉式，驅動方式為帶傳動(A型)和直接驅動(B型)。水冷卻系統采用高效聚氯乙烯(PVC)帳制成凸凹薄板疊合而成的PVC熱交換層，保證水與空氣充分接觸，且空氣阻力較小。

擋水系統由采用耐腐蝕的PVC材料用模具壓制成曲面的擋水板組成，分組安裝，拆卸方便。檔水板使空氣流向經過三次改變，有效地將氣水分離。其特點是:

1)由于蒸發式冷凝器采用了PVC熱交換層，使水和空氣得到充分熱交換，換熱性能優于其他形式蒸發式冷凝器，水溫低于其他蒸發式冷凝器4~6℃。

2)水溫低、風量大，且風水同向，盤管表而被水膜充分包裹，不宜結垢，保持良好的換熱性能，從而降低了維護次數。

3)蒸發式冷凝器不僅節能，而且占地面積小，便于運輸安裝。

4)蒸發式冷凝器的外表而采用不銹鋼板或高強度鍍鋅板，其他鋼結構件表而采用熱浸鋅工藝，延長設備的使用壽命。
